Угольник точеный ГОСТ 22820-83

  • Описание
  • Характеристики
  • Оплата и доставка

ГОСТ 22820-83распространяется наточеные угольники длятрубопроводов, применяемых напредприятиях отраслей нефтехимической промышленности идляпроизводства минеральных удобрений, наРусв.10 до100 МПа(св.100 до1000 кгс/с м²,) иDyот 6 до200 мм. притемпературе среды т-50 до+510 С.

Имеется вся необходимаяразрешительная документация.Технические требованияугольников ГОСТ 22820-83должны соответствовать ГОСТ 22790-89.

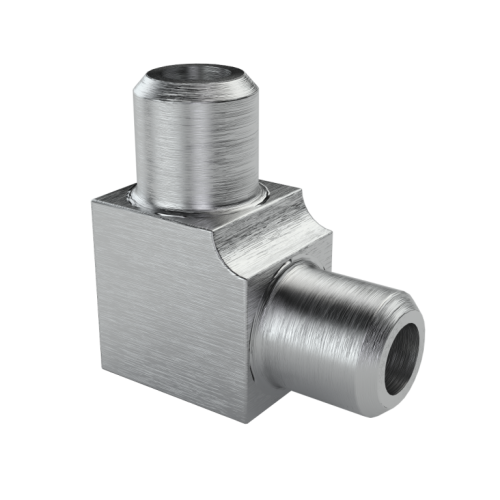

Угольники представляют собой соединительные детали, позволяющие изменить направление трубопровода, повернув его под определенным углом. Существует несколько методов изготовления угольников, одним из которых является вытачивание детали. Чаще всего точеные угольники используются в трубопроводах на нефтехимических предприятиях и на предприятиях, производящих минеральные удобрения.

Точеные угольники ГОСТ 22820-83 представляют собой монолитную деталь, выточенную из цельной литой заготовки. Данная заготовка &ndash, это стальной параллелепипед нужных размеров, из которого при помощи механической обработки на специальном станке вытачивается угольник.

Группа компаний «,Промстройдеталь», предлагает своим заказчикам угольники точеные, выполненные под углом в 45 или 90 градусов. Максимальный диаметр таких угольников &ndash, 168 мм, а максимальная величина давления трубопровода &ndash, 40 МПа. На нашем сайте вы можете купить угольники в соответствии со стандартами ГОСТ 22820-83, ОСТ 26-01-26-82 и СТО 00220227-024-2008. Как правило, точеные угольники изготавливаются из стали марок 20 или 09Г2С. Однако при необходимости возможно изготовление деталей по чертежам заказчика: нужного диаметра и толщины стенок, из коррозийностойкой или жаростойкой стали. Все угольники проходят строгий контроль качества.

Метод вытачивания подразумевает под собой, что до 80% заготовки &ndash, это материал, предназначенный для обрезания и являющийся отходами в данном производстве. Кроме того, одна деталь производится в несколько раз дольше, чем аналогичная, но выполненная другим методом. Это объясняет высокую цену угольников точеных ГОСТ 22820-83. С другой стороны, именно точеные угольники подходят для трубопроводов высокого давления, требующих от своих составляющих высокой степени надежности.

Условный проход

Исп.

Масса, кг,

Ру-12,5 МПа

Ру-16 МПа

Ру-20 МПа

Ру-25 МПа

Ру-32 МПа

Ру-40 МПа

Ру-50 МПа

Ру-63 МПа

Ру-100 МПа

Угольник Ду-6
ГОСТ 22820-83

2

0,2

ст.20





по запросу



по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу







ст.12Х18Н10Т

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу







4

0,3

ст.20





по запросу



по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу







Угольник Ду-10
ГОСТ 22820-83

2

0,5

ст.20





по запросу

по запросу

по запросу







по запросу

ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

ст.12Х18Н10Т

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу





по запросу

4

0,7

ст.20













по запросу

по запросу



ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу







Угольник Ду-15
ГОСТ 22820-83

2

0,6

ст.20





по запросу



по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

ст.12Х18Н10Т

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

4

1,5

ст.20





по запросу



по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т

по запросу



по запросу

по запросу

по запросу

по запросу







Угольник Ду-25
ГОСТ 22820-83

2

2,5

ст.20





по запросу



по запросу

по запросу







ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу





по запросу

3

ст.20





по запросу



по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу







4

3,5

ст.20





по запросу



по запросу

по запросу







ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу







Угольник Ду-32
ГОСТ 22820-83

1

2,3

ст.20





по запросу

по запросу

по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу







2

3

ст.20





по запросу



по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу







3

5,2

ст.20





по запросу



по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т



















4

6,8

ст.20





по запросу



по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т



















Угольник Ду-40
ГОСТ 22820-83

1

4,7

ст.20





по запросу

по запросу

по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т



















2

6,1

ст.20



















ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т



















3

6,5

ст.20





по запросу



по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т



















4

12,2

ст.20





по запросу



по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т



















Угольник Ду-50
ГОСТ 22820-83

1

7,7

ст.20





по запросу

по запросу

по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т



















2

11,4

ст.20





по запросу



по запросу









ст.09Г2С

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу

по запросу



ст.12Х18Н10Т



















3

22,7

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















4

23

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















Угольник Ду-65
ГОСТ 22820-83

1

11,9

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















2

19,4

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















3

28,6

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















4

40,8

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















Угольник Ду-80
ГОСТ 22820-83

1

22,8

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















2

33,2

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















3

53

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















4

74,1

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















Угольник Ду-100
ГОСТ 22820-83

1

28,7

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















2

47,5

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















3

62,9

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















4

94,2

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















Угольник Ду-125
ГОСТ 22820-83

1

49,8

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















2

72,9

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















3

121,9

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















4

172

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















Угольник Ду-150
ГОСТ 22820-83

1

91,2

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















2

138,8

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















3

223,8

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















4

309,5

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















Угольник Ду-200
ГОСТ 22820-83

1

168

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















2

246,5

ст.20



















ст.09Г2С



















ст.12Х18Н10Т



















3

255,1

ст.20



















ст.09Г2С



















ст.12Х18Н10Т
