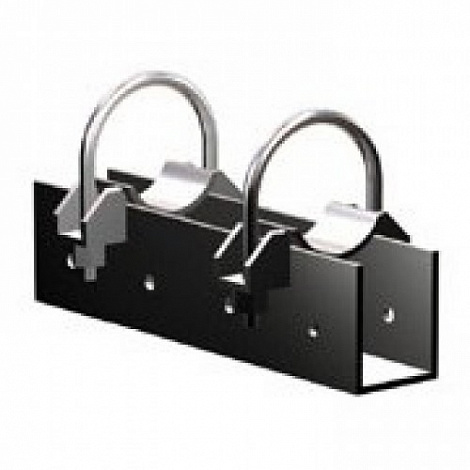

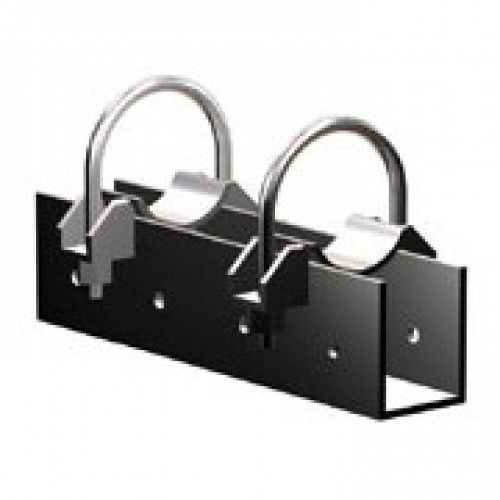

Хомутовые опоры - это простейшие конструкции, с помощью которых реализуется фиксация трубопровода к неподвижной конструкции. Данная деталь включает в себя два составных элемента &ndash, хомут и корпус. Хомутовая опора ОПХ3 производится из специальной стали и покрывается краской для предотвращения коррозии. Возможно выполнение хомутовых опор разных типов и различных диаметров.
Для надежной фиксации трубы, которая поможет выдержать боковые и осевые нагрузки, используются неподвижные опоры. Основное отличие таких опор от других типов опор- наличие хомута, который приваривается сплошным швом к несущей конструкции. К трубе привариваются специальные упоры. Благодаря этому полностью исключается движение трубы в опоре. В зависимости от нагрузки на опоры снабжаются одним или двумя хомутами.
Хомутовые опоры ОПХ3 используются для трубопроводных систем, эксплуатация которых происходит при больших нагрузках. Дополнительно в них могут использоваться различные виды усиления (например, упоры в опорах Т11 или штампованный корпус в упорах Т12). Для защиты тепловых сетей от действия блуждающих потоков, наносящих вред конструкции, неподвижные опоры монтируются вместе с электроизоляционной прокладкой.
Бескорпусные хомутовые опоры широко используются для монтажа труб из низколегированной стали. Существуют типы таких опор, рассчитанные на подвижное и неподвижное крепление. Бескорпусные опоры используются в трубопроводах¸, транспортирующих вещества с температурой до +450 С и рабочим давлением до 10 МПа.
Компания "Стамер" предлагает купить корпусные и бескорпусные опоры, в том числе и ОПХ3. Все детали, произведенные нашей компанией, проходят контроль качества и соответствия установленным нормам. Вы можете быть уверены в надежности и долговечности нашей продукции.
Обозначение | Тип опоры | Наружный диаметр, dн | Масса, кг |
ОПХ3-100.57 | Х3 | 57 | 3,5 |
ОПХ3-100.76 | Х3 | 76 | 3,8 |
ОПХ3-100.89 | Х3 | 89 | 4,7 |
ОПХ3-100.108 | Х3 | 108 | 4,6 |
ОПХ3-100.114 | Х3 | 114 | 4,6 |
ОПХ3-100.127 | Х3 | 127 | 4,6 |
ОПХ3-100.133 | Х3 | 133 | 5,5 |
ОПХ3-100.140 | Х3 | 140 | 5,5 |
ОПХ3-100.159 | Х3 | 159 | 7,1 |
ОПХ3-100.165 | Х3 | 165 | 7,1 |
ОПХ3-100.194 | Х3 | 194 | 10,6 |
ОПХ3-100.219 | Х3 | 219 | 11,8 |
ОПХ3-100.273 | Х3 | 273 | 16,3 |
ОПХ3-100.325 | Х3 | 325 | 24,4 |
ОПХ3-100.377 | Х3 | 377 | 29,9 |
ОПХ3-100.426 | Х3 | 426 | 32,5 |
ОПХ3-100.480 | Х3 | 480 | 39,2 |
ОПХ3-100.530 | Х3 | 530 | 42,2 |
ОПХ3-100.630 | Х3 | 630 | 65,1 |
ОПХ3-150.57 | Х3 | 57 | 4,4 |
ОПХ3-150.76 | Х3 | 76 | 4,7 |
ОПХ3-150.89 | Х3 | 89 | 4,8 |
ОПХ3-150.108 | Х3 | 108 | 5,9 |
ОПХ3-150.114 | Х3 | 114 | 5,9 |
ОПХ3-150.127 | Х3 | 127 | 5,9 |
ОПХ3-150.133 | Х3 | 133 | 7,3 |
ОПХ3-150.140 | Х3 | 140 | 7,3 |
ОПХ3-150.159 | Х3 | 159 | 8,8 |
ОПХ3-150.165 | Х3 | 165 | 8,8 |
ОПХ3-150.194 | Х3 | 194 | 12,1 |
ОПХ3-150.219 | Х3 | 219 | 13,4 |
ОПХ3-150.273 | Х3 | 273 | 18 |
ОПХ3-150.325 | Х3 | 325 | 30,8 |
ОПХ3-150.377 | Х3 | 377 | 33,2 |
ОПХ3-150.426 | Х3 | 426 | 35,8 |
ОПХ3-150.480 | Х3 | 480 | 43,4 |
ОПХ3-150.530 | Х3 | 530 | 46,5 |
ОПХ3-150.630 | Х3 | 630 | 71,2 |
