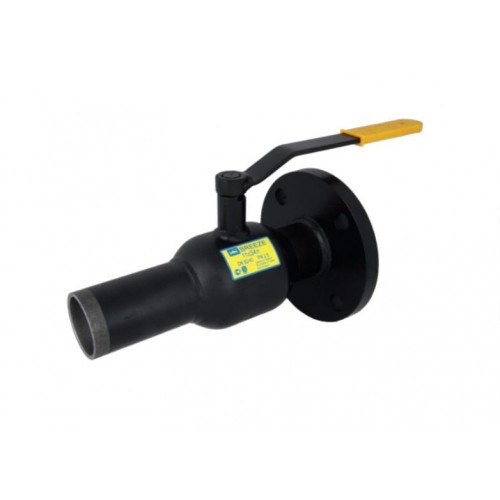

Кран шаровой 11с34п

  • Описание
  • Характеристики
  • Оплата и доставка

Назначение: кран 11с34п применяется для установки на трубопроводы в качестве запорного устройства.

Рабочая среда: вода, в том числе питьевая, пар, воздух, инертные газы, природный газ, нефтепродукты.

Температура рабочей среды: от -30ºС до 200ºС.

Номинальное давление: 4,0 (40) МПа (кгс/см²,) для Ду 15-50 2,5 (25) МПа (кгс/см²,) для Ду 65-200.

Присоединение к трубопроводу: комбинированное - фланец/сварка.

Привод: ручной.

Материалы деталей: Патрубок, корпус, стакан - сталь 20 ГОСТ 1050, Фланец - сталь 3сп ГОСТ 535, Шаровая пробка - сталь 14Х17Н2 ГОСТ 5632, Шток - нержавеющая сталь 20Х13 ГОСТ 5632, Втулка упорная - сталь 08Х13 ГОСТ 5632, Пружина тарельчатая - сталь 65Г ГОСТ 14959, Шайба упорная, рукоятка - сталь 3 ГОСТ 103, Уплотнение шара - фторопласт Ф4К20 ГОСТ 10007, Прокладка штока - фторопласт Ф4 ГОСТ 10007, Уплотнение штока - резина ИРП-1287 ГОСТ 9833 .

Герметичность затвора: класс А по ГОСТ 9544-2005.

Габаритно-массовые и присоединительные размеры кранов 11с34п:

Кран шаровой стальной 11с34п предназначен для полного перекрытия трубопроводов, транспортирующих жидкие и газообразные среды, неагрессивные к деталям крана.

Конструктивно кран 11с34п выполнен с стандартным (суженным) проходом. Жесткость сварной конструкции, применение высококачественных и надежных материалов, таких как нержавеющий шар из стали 14Х17Н2, фторопласт Ф4К20 для уплотнения шара и других, обеспечивает длительный до 10 лет срок службы кранов 11с34п (надежность - 7 000 циклов).

Кран 11с34п может устанавливаться на трубопровод в любом положении, необходимо при этом обеспечить удобный доступ к ручке управления краном. Комбинированное исполнение присоединительных патрубков крана 11с34п (фланец/сварка) расширяет варианты выбора при ремонтных работах на трубопроводах в системах водо- и теплоснабжения, снижая при этом их стоимость.

Кран 11с34п не требует обслуживания (подтягивания или смазки), легко монтируется и теплоизолируется. Шток имеет конструкцию с защитой от вырывания, что повышает безопасность кранов 11с34п.

Каждый кран 11с34п имеет уникальный индивидуальный номер, нанесенный на бирку, а также номерной паспорт крана. Серийная нумерация позволяет точно идентифицировать кран 11с34п и восстановить историю его изготовления, приемочных испытаний на прочность корпуса, герметичность седла и затвора.

 DN

PN

D1

D2

D3

D4

H

H1

t

 Масса

 15

 40

 15

 95

65

14

21.3

190

90

26

170

2.6

 1.5

 20

 40

 15

 105

75

14

26.9

195

90

25

170

2.5

 1.9

 25

 40

 20

 115

85

14

33.7

195

90

35

170

2.8

 2.1

 32

 40

 25

 135

100

 18

 42.4

 220

105

 37

 170

 2.8

 3.4

 40

 40

 32

 145

 110

18

48.3

230

110

35

 235

2.5

 4.0

 50

 40

 40

 160

125

18

57

265

115

37

235

3.0

 6.0

 65

 25

 50

 180

 145

18

76

315

125

35

 235

 3.5

 6.8

 80

 25

 65

 195

160

18

89

325

165

55

270

4.0

 9.8

 100

 25

 80

 230

190

22

108

 345

175

50

270

4.0

 13.8

 125

 25

 100

 270

220

26

133

370

190

53

370

6.0

 19.4

 150

 25

 125

 300

250

26

159

 370

205

48

485

5.0

30.0

 200

 25

150

 360

310

26

219

395

230

68

770

7.0

 40.6
