Стандарт распространяется на гнутые отводы и кривые вставки, предназначенные для выполнения поворотов в вертикальной или горизонтальной плоскости линейной части стальных магистральных трубопроводов и ответвлений от них, изготовляемые на трубогибочном оборудовании способом поперечной гибки труб в холодном состоянии. Краткая техническая характеристика: условное давление 32,0 МПа, наружный диаметр, D 219 - 1420 мм. угол гибки, гр. 3-27°, с шагом 3°, радиус гибки, R,м 15-60 Материал 17Г1С
Имеется вся необходимая разрешительная документация.

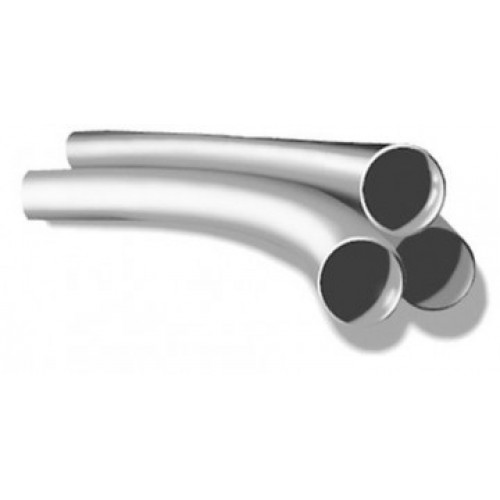

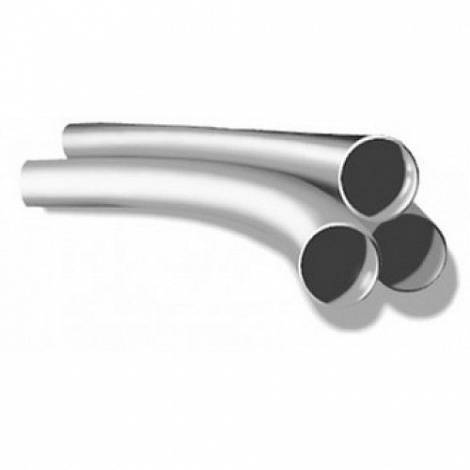

Отводы гнутые являются соединительной деталью трубопровода, которая позволяет изменить направление его движения. Изделия могут быть выполнены из различных марок стали. Гнутый отвод - это изогнутый под определённым углом отрезок трубы.
Радиус изгиба у гнутого отвода колеблется от двух до двадцати ДУ, а углы от трёх до девяноста градусов. Для гнутых отводов характерен больший радиус изгиба, чем крутоизогнутые. Кроме того, применение данного вида отводов распространено на прямолинейных участках. В зависимости от типа гнутья выделяют два вида отводов данного типа: горячее (ОГ) и холодное (ГО) гнутьё. Для отводов гнутых ОГ характерен радиус гиба 1,5-6ДУ. Они производятся в соответствии с определёнными ТУ, основными из которых являются ТУ 102-488-95, ТУ 1469-014-01395041-03, ТУ 51-515-91.
На изделия может наноситься внутреннее и наружное покрытие для защиты от воздействия коррозии. В зависимости от требований, которые предъявляются к изделиям, гнутые отводы могут быть выполнены из различных видов стали в соответствии с определёнными ОСТ(ОСТ 108.321.11-82, ОСТ 108.321.12-82, ОСТ 108.321.13-82, ОСТ 108.321.14-82, ОСТ 108.321.15-82, ОСТ 108.321.18-82, ОСТ 108.321.19-82, ОСТ 108.321.20-82, ОСТ 108.321.21-82, ОСТ 108.321.24-82, ОСТ 24.125.03-89, ОСТ 24.125.04-89, ОСТ 34 42.661-84, ОСТ 34.10.420-90, ОСТ 36-42-81).
Установка отводов гнутых ГО ГОСТ 24950-81 может производиться практически на любых трубопроводных системах. Их установка рекомендуется при необходимости большого радиуса изгиба. Гнутые отводы ОГ имеют достаточно большой вес конструкции, что позволяет использовать их при невозможности применения крутоизогнутых отводов.
Отводы гнутые используются для технологических систем, где рабочее давление не превышает 31,4МПа. В качестве таких систем могут выступать трубопроводы различного назначения.
Для гнутых отводов градация изгиба составляет один градус.
Диаметр отвода,Dн, мм | Справочная толщина стенки труб, мм | Расчетный унифицированный радиус гибки R, м | Угол гибки, град. | Длина труб, м | |
прямошовных | бесшовных | ||||
219 | 4-9 | 6-18 | 15 | 3, 6, 9, 12, 15, 18, 21, 24, 27 | 9,8 |
273 | 4-9 | 7-18 | |||
325 | 6-9 | 8-18 | |||
377 | 6-10 | 9-18 | |||
426 | 6-12 | 9-18 | 20 | 3, 6, 9, 12, 15, 18, 21 | |
530 | 5,5-12 | - | 25 | 3, 6, 9, 12, 15, 18 | 11,6 |
720 | 7-14 | 35 | 3, 6, 9 | ||
820 | 7-14 | ||||
1020 | 9-22 | 40 | 3, 6, 9 | ||
1220 | 10-26 | 60 | 3, 6 | ||
1420 | 15-23 |
