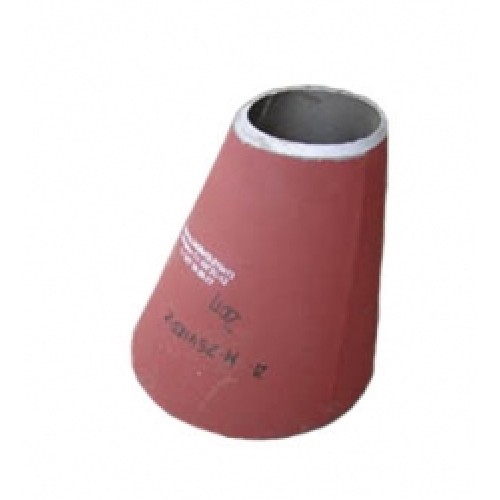

Переход штампосварной

  • Описание
  • Характеристики
  • Оплата и доставка

Переходы штампосварные и штампованные

ТУ 102-488-05, ГазТУ 102-488/1-05,

D: 530÷,1420 ммнаPp до9,8 МПа,

Имеется вся необходимаяразрешительная документация.

Штампосварные переходы (ПШ, ПШС). Давление: до 14,0 Мпа. ОТТ-23.040.00-КТН-190-10, ОТТ-25.220.01-КТН-215-10, ТУ 1469-030-04834179-10, ТУ 1469-010-04834179-11, ТУ 1469-012-01395041-10, ТУ 1469-006-00153229-01, ТУ 1469-002-05777029-06, ТУ 1469-071-05764432-12, ТУ 1469-012-89676552-10, ТУ 1468-004-47206430-07, ТУ 1469-010-01395041-11, ТУ 1469-027-74238272-11, ТУ 1469-030-78795288-12, ТУ 1469-013-78795288-10, ТУ 102-488-05, ГазТУ 102-488/1-05,

Переходы могут поставляться спереходными кольцами класса прочности К60 согласно СНиП III-42-80*.

По договоренности переходы могут изготавливаться надругие условия работы(давление, коэффициент условий работы).

Схема стыковки струбой переходов штампосварных(прил.1) выполняется потипу 1, 2.

Переходы могут поставляться снаружным изоляционным покрытием поТУ1469-002-04834179-2005,

ТУ 2313-004-04834179-2005.

Коэффициенты надежности поматериалу К1

приняты: дляК52 равным 1,4, дляК60 равным 1,34.

Штампосварные переходы помогают осуществить плавный переход между трубами различного диаметра. Плавность перехода определяется его длиной. Подобные переходы часто требуются в линейных трубопроводах, на насосных и компрессорных станциях, на разнообразных объектах нефте- и газопроводов.

Переходы штампосварные ГАЗ ТУ 102-488-95имеют концентрическую форму. Однако возможно и производство переходов эксцентрической формы. Переходы изготавливаются из двух заранее подготовленных заготовок, соединяющихся с помощью сварки, и имеют два сварных шва. В качестве заготовок берутся две отштампованные из цельного стального листа продольные части перехода. Переход ГАЗ ТУ 102-488-95широко используется в трубопроводах высокого давления, в том числе транспортирующих продукты нефте- и газообработки.

Производство штампосварных переходов группой компаний «,Промстройдеталь», ведется по ГАЗ ТУ 102-488-95. Мы предлагаем переходы размерами от 530 мм до 1420 мм, причем даже переходы больших диаметров надежно выдерживают давление до 10 МПа. За счет того, что переходы ГАЗ ТУ 102-488-95выполняются по технологии, обеспечивающей им большую прочность, и имеют достаточно большие размеры, цена переходов оказывается выше, чем сварных или бесшовных. Однако преимущества этих переходов делают оптимальными для монтажа на трубопроводах больших диаметров и высокого давления.

На сайте группы компаний «,Промстройдеталь», Вы сможете ознакомиться с подробными характеристиками переходов, выполненных по ГАЗ ТУ 102-488-95, ценами переходов, условиями их заказа и величиной транспортных расходов. Как правило, мы выполняем штампосварные переходы из стали марок 20 и 09Г2С. Однако по желанию заказчика могут быть использованы и другие, специализированные марки стали.


пп

  Номинальный
диаметр

Наружный
диаметр
DH, dн
(см.прил.1)



 Размеры, мм

 Условия применения(давление – коэффициент условий работы) для переходов класса прочности

  Толщина стенки присоединяемой
трубы для переходов класса прочности


испол-

нение

 масса

  DH

 dH



DH

 dH

DH

dH

L

S

 К52

 К60

 К52

 К60

  К52

 К60

1

530

325

530

325

720

12

6,3-0,75

-

12

-

8

-

1

121

2

14

8-0,75

-

10

-

10

-

1

3

426

530

426

500

12

8,5-0,6, 6,3-0,75

9,8-0,6

9

11

8

9

1

77

4

14

8,5-0,6, 8-0,75

13

15

11

12

1

89

5

16

9,8-0,6

9,8-0,6

16

16

14

14

1

102

6

20

-

9,8-0,6

-

14

-

10

1

124

7

720

530

720

530

700

16

5,5-0,75

-

12

-

10

-

1

124

8

12

7,5-0,6

8,5-0,6

16

17

12

12

1

195

9

-

8,5-0,75

-

14

-

10

-

1

183

10

16

7,5-0,6, 9,8-0,75

9,8-0,6

15

15

11

11

1

195

11

19

8,5-0,6,9,8-0,75

9,8-0,6,9,8-0,75

16

13(15)

13

13

2

230

12

20

9,8-0,6

9,8-0,6

18

15

14

14

1

242

13

630

720

630

315

12

5,6-0,6, 6,4-0,75

6,4-0,6, 8,5-0,75

11(10)

10(11)

9

9(10)

1

66

14

16

7,5-0,6, 9,8-0,75

9,8-0,75, 9,8-0,6

11

11

11

11

1

88

15

820

530

820

530

1000

18

8-0,75

-

-

18

-

12

1,2

393

16

630

820

630

450

12

4,0-0,6, 5,6-0,75

5,6-0,6, 6,4-0,75

9(10)

10(9)

8

8

1,2

97

17

720

820

720

500

12

4,0-0,6, 5,6-0,75

4-0,6, 5,6-0,75

10

10

9

9

1,2

97

18

820

720

500

15

6,4-0,6

9,8-0,75, 7,5-0,6

15

14

13

12

1

150

19

18

7,5-0,6, 9,8-0,75

8,5-0,6, 9,8-0,75

17

18

15

16

1

180

20

24

9,8-0,6

9,8-0,6

21

18

18

16

2

253

21

1020

530

1020

530

1500

21

-

8,0-0,75

-

20

-

12

2

627

22

720

1020

720

800

21

7,5-0,6, 8,5-0,75

8,5-0,6, 9,8-0,75

14

14

14

14

2

424

23

26

8,5-0,6,9,8-0,75

9,8-0,6

22

22

18

18

2

424

24

820

1020

820

580

21

7,5-0,6, 8,5-0,75

8,5-0,6, 9,8-0,75

14

14

14

14

2

307

25

21,5

7,5-0,6

8,5-0,6, 9,8-0,75

21

20

17

16

2

307

26

24

-

9,8-0,75, 9,8-0,6

-

21

-

17

2

350

27

1067

820

1067

820

800

30

9,8-0,6

9,8-0,6

27

22

21

20

2

545

28

1020

1067

1020

560/400

16

6,4-0,75

6,4-0,6(7,5-0,75)

13

12

12

12

2

188

29

19

6,4-0,6, 7,5-0,75

7,5-0,6, 8,5-0,75

14

14

14

14

2

223

30

20

6,4-0,6, 7,5-0,75

7,5-0,6, 9,8-0,75

18

17

18

17

2

292

31

1220

1020

1220

1020

500

19

6,4-0,75

6,4-0,6

19

19

15

15

2

285

32

20

4,0-0,6, 6,4-0,75

6,4-0,6, 6,4-0,75

14(17)

18

14

14

2

295

33

26

7,5-0,6

8,5-0,6, 9,8-0,75

26

24

21

19

2

383

34

28

9,8-0,75

9,8-0,6

26

21

27

22

2

412

35

1420

1020

1420

1020

1000

32

7,5-0,6

8,5-0,6,

31

29

21

20

2

945

36

26

6,4-0,6

7,5-0,6, 8,5-0,75

27

26

18

17

2

771

37

1020

1420

1020

30

8,5-0,75

8,5-0,6, 9,8-0,75

30

30

20

20

2

888

38

34

7,5-0,6(9,8-0,75)

9,8-0,6

30

23

32

23

2

1008

39

1220

1420

1220

500

32

7,5-0,6

8,5-0,6, 9,8-0,75

31

30

26

26

2

510

40

32

7,5-0,6

7,5-0,6, 8,5-0,75

26

26

22

21

2

416

41

30

8,5-0,75

8,5-0,6

27

28

23

23

2

475
