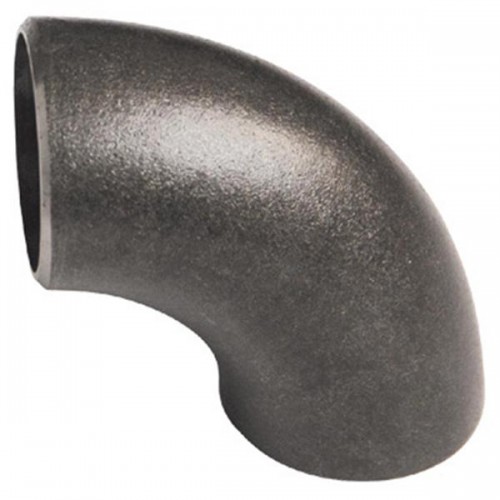

Отвод крутоизогнутый ГОСТ 30753-01

  • Описание
  • Характеристики
  • Оплата и доставка

Отводы крутоизогнутые бесшовные приварные из углеродистой и низколегированной стали радиусом изгиба R=1DN, с углом изгиба 45°,, 60°,, 90°,, 180°,. Отводы исполнения 2 с условными проходами DN 50, 100, 125, 150, 300, 500, 600мм предназначены для соединений труб при строительстве трубопроводов различного назначения, c условным давлением PN (Ру) до 16 МПа и температуре от минус 70°,С до +450°,С.

Материал для отводов исполнения : сталь марок 10, 20, 09Г2С, 08(12)Х18Н10Т,10Г2, 15ГС, 16ГС, 17ГС и др. согласно ГОСТ 17380.

По согласованию с заказчиком детали могут быть с ППУ, ВУС, ЦПП, ВУС+ЦПП ИЗОЛЯЦИЕЙ, или ОЦИНКОВАНЫ методом гальванического цинкования.

Имеется вся необходимаяразрешительная документация.

По желанию заказчика отводы могут быть нестандартные, или выполнены по чертежам, а также быть в изоляции (ВУС, ППУ и др.), или оцинкованными.

Метод изготовления: горячая протяжка.

Отводы исполнения 1 угол изгиба45°,, 60°,, 90°,, 180°, с радиусом изгиба 1 DN

Отводы крутоизогнутые ГОСТ 30753-01 применяются в различных отраслях промышленности. Материалом их изготовления является низколегированная и углеродистая сталь. Угол изгиба отводов составляет 45,60, 90 и 180 градусов. Они делаются различными методами, основными из которых являются протяжка по сердечнику и штамповочным методом. Для отводов данного типа характерен небольшой радиус изгиба, что позволяет упростить монтаж трубопровода и его компоновку.

Крутоизогнутые отводы ГОСТ 30753-01 помимо ряда преимуществ, обладают некоторыми недостатками. Так, малые размеры не позволяют в полной мере компенсировать тепловые расширения системы. Существует несколько способов изготовления крутоизогнутых отводов, позволяющих их разделить на определённые виды &ndash, протяжные бесшовные, штампованные, штампосварные, точёные из проволок и объёмных штамповок.

Бесшовные отводы часто изготавливаются путём горячей протяжки, которая осуществляется через сердечник из труб рогообразного вида. Благодаря своему спектру применения наибольшей популярностью пользуются крутоизогнутые отводы, соответствующие ГОСТ 17375-01 и ГОСТ 30753-01.

Другой вид отводов крутоизогнутых изготавливается способом штамповки из штамповок, труб и проволок с последующей обработкой устройств под воздействием температуры и механического воздействия.

В свою очередь штампосварной метод производства крутоизогнутых отводов заключается в сварке штампосварных заготовок.

Для изготовления точёных отводов используется метод механической обработки.

Крутоизогнутые отводы ГОСТ 30753-01 представляют собой одну из самых важных частей трубопроводов. Их соединение осуществляется методом сварки труб одинакового диаметра под определённым углом. Технические характеристики крутоизогнутых отводов дают им достаточно широкий спектр применения. Некоторые виды крутоизогнутых стальных отводов могут быть установлены для работы в условиях экстремально низких температур.

DN

D, мм

T, мм

R=F, мм

С, мм

В, мм

50

57

4,0

50

100

79

80

89

5,0

80

100

125

100

108

6,0

100

200

154

125

133

8,0

125

250

192

150

159

8,0
10,0

150

300

230

200

219

8,0

200

300

325

8,0
10,0

300

500

530

10,0
12,0
18,0

500

600

630

12,0

600

DN

D, мм

T, мм

R=F, мм

15

21,3

2,0
3,2
4,0

28

20

26,9

2,0
3,2
4,0

29

25

33.7

2,3
3,2

38

32

42,4

3,6

48

40

48,3

3,6

57

50

60,3

4,0

76

65

76,1

2,9
5,0

95

80

88,9

3,2
5,6

114

100

114,3

3,6
6,3

152

125

139,7

6,3

190

150

168,3

7,1

229

200

219,1

8,0
12,5

305

250

273.0

6,3
10,0

381

300

323.9

7,1
10,0

457

400

406,4

8,8
12,5

610
