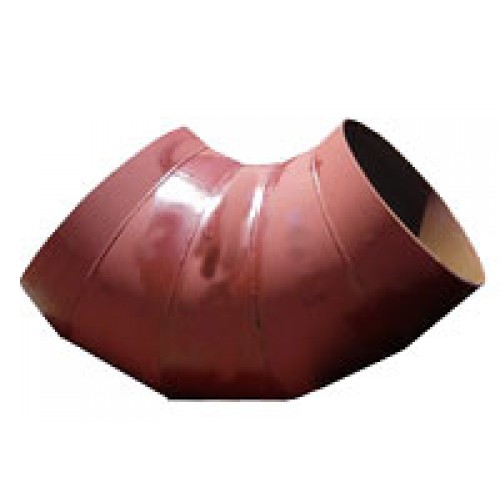

Отвод сварной ОСТ 36-21-77

  • Описание
  • Характеристики
  • Оплата и доставка

По желанию заказчика отводы могут быть нестандартные, или выполнены по чертежам, а также быть в изоляции (ВУС, ППУ и др.).

Имеется вся необходимаяразрешительная документация.

Применяется этот типсварных секционных отводовдиаметром от Ду= 500 по Ду=1400 с радиусом гиба R=1.5 DN углом 30, 45, 90,180 градусов на Ру 2,5 МПа при монтаже различных трубопроводов в сфере легкой, пищевой промышленности, водопроводных и теплосетевых трубопроводах.

Сварные отводы изготавливаются путём сварки друг с другом нескольких секторов. Такие секторы выполняются из обрезков труб или вальцованных листов. В зависимости от заявленных параметров сварные отводы могут иметь определённый угол изгиба. Отводы сварные и секторные колена для них, представленные на сайте группы компаний «,Промстройдеталь», соответствуют установленным для их производства ОСТ 34 10.752-97 и ОСТ 36-21-77.

По своей сути такой тип отводов является элементом трубопровода, несущим соединительную функцию. Он состоит из соединённых секций. Отводы сварные ОСТ 36-21-77 необходимы для осуществления изменения направления трубопроводов, имеющих большой диаметр. Отводы широко используются на предприятиях различных сфер деятельности. Радиус гиба таких отводов составляет 1 и 1,5 ДУ, а их угол при этом может быть 15,30,60 и 90 градусов. Сварные отводы рассчитаны на рабочую температуру, не превышающую 200 градусов Цельсия. В то же время давление для бесперебойного функционирования отводов не должно превышать показатель 25Атм.

Сварные отводы обычно производятся из углеродистых, низколегированных, жаропрочных и стойких к коррозии сталей.

Приварка сварных отводов ОСТ 36-21-77 к трубам производится встык. Необходимым условием присоединения является одинаковый диаметр. В то же время они должны находиться относительно друг друга под определённым углом, который равен углу отвода.

Для изготовления сварных отводов существуют строго установленные документы, в которых отражены все необходимые нормы и правила. Изделия имеют высокое качество, что позволяет им бесперебойно работать практически при любых внутренних рабочих потоках и различной окружающей среде. Каждое соединение сварных отходов проходит проверку прочности.

Отводы  по ОСТ 36-21-77

D, мм

S, мм

R, мм

Pу, МПа (кгс/см2), не более для сред

цена  в рублях с НДС

не агрессивных

средне-агрессивных

90

60

45

30

500

530

0

750

1,6 (16)

1,0 (10)









8

2,5 (25)

-

по запросу

по запросу

по запросу

по запросу

10

-

1,6 (16)

по запросу

по запросу

по запросу

по запросу

12

-

2,5 (25)

по запросу

по запросу

по запросу

по запросу

600

630

8

900

1,6 (16)

1,0 (10)

по запросу

по запросу

по запросу

по запросу

10

2,5 (25)

1,6 (16)

по запросу

по запросу

по запросу

по запросу

12

-

2,5 (25)

по запросу

по запросу

по запросу

по запросу

800

820

8

1200

1,6 (16)

1,0 (10)

по запросу

по запросу

по запросу

по запросу

10

-

1,6 (16)

по запросу

по запросу

по запросу

по запросу

12

2,5 (25)

-

по запросу

по запросу

по запросу

по запросу

14

-

2,5 (25)

по запросу

по запросу

по запросу

по запросу

1000

1020

8

1500

1,0 (10)

0,63 (6,3)

по запросу

по запросу

по запросу

по запросу

10

1,6 (16)

1,0 (10)

по запросу

по запросу

по запросу

по запросу

12

-

1,6 (16)

по запросу

по запросу

по запросу

по запросу

16

2,5 (25)

-

по запросу

по запросу

по запросу

по запросу

1200

1220

9

1800

1,0 (10)

0,63 (6,3)

по запросу

по запросу

по запросу

по запросу

12

1,6 (16)

1,0 (10)

по запросу

по запросу

по запросу

по запросу

16

-

1,6 (16)

по запросу

по запросу

по запросу

по запросу

1400

1420

10

2100

1,0 (10)

0,63 (6,3)

по запросу

по запросу

по запросу

по запросу

14

1,6 (16)

1,0 (10)

по запросу

по запросу

по запросу

по запросу

Условное давление, РN (Ру)

до 2,5 МПа

Наружный диаметр, D

530 - 1420 мм

Температура, t

от -30°С до +350 °С

Угол, гр.

30, 45, 60, 90

Радиус гиба, R

1,5 Ду

Материал

Ст20, 17Г1С, 09Г2С
