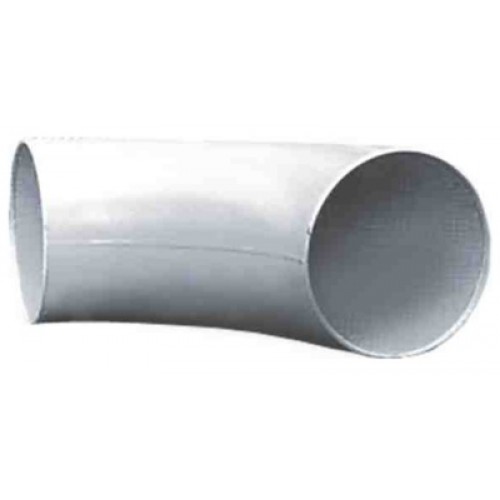

Отвод штампосварной ГАЗ ТУ 102-488-95

  • Описание
  • Характеристики
  • Оплата и доставка

Имеется вся необходимаяразрешительная документация.

По желанию заказчика отводы могут быть нестандартные, или выполнены по чертежам, а также быть в изоляции (ВУС, ППУ и др.), или оцинкованными.

Краткая техническая характеристика:

Технические условия распространяются на детали соединительные и узлы магистральных и про мысловых трубопроводов. Детали и узлы трубопроводов предназначены линейных трубопроводов и технологических обвя зок насосных и компрессорных станций, а также других объектов нефтяной и газовой промышленности, транспортирующих неагрессивные нефть, нефтепродукты и газ.Толщина стенки соединительных деталей рассчитывается в соответствии с СНиП 2.05.06 85. Отводы гнутые бывают четырех типов в зависимости четырех типов в зависимости от L и L1 . Пример условного обозначения отвода гнутого наружным диаметром 1020 мм с толщиной стенки присоединяемой трубы 16 мм, П=12°, с радиусом пово рота 5Ду, тип 4 на Ру=7,5МПа при коэффициенте условий работы 0,6 для У:Отвод ОГ4 12°, 1020(16) 7,5 0,6 5Ду У ТУ 102 488 95

Штампосварные отводы ГАЗ ТУ 102-488-95 &ndash, необходимый элемент трубопроводов различного типа. Они устанавливаются в системах с давлением, не превышающим 100Атм. Данный вид отводов производится из штампованных заготовок путём их сварки. Обычно штампосварные отводы используются на трубопроводах газовой и нефтяной отрасли.

Технические характеристики отводов данного типа позволяют устанавливать их на участках с большими нагрузками. Отводы ГАЗ ТУ 102-488-95 позволяют плавно изменить направление трубопровода. Штампосварные отводы бывают нескольких видов, но наибольшей популярностью пользуются отводы, выполненные по ГАЗ ТУ 102-488-95.

Преимуществами штампосварных отводов ГАЗ ТУ 102-488-95 являются их достаточно низкая цена, прочность, надёжность, антикоррозийные свойства, а также точность изделий.

Изготовление штампосварных отводов происходит из рулонной и листовой стали. При этом используется метод штамповки и сварка составных элементов. Марка и толщина применяемой при производстве стали выбирается исходя из назначения отводов в соответствии с установленными стандартами.

В процессе производства штампосварных отводов ГАЗ ТУ 102-488-95 размеченные листы стали высекаются в определённые элементы путём штамповочного процесса, подаются в листогибы. Полученные детали подвергаются сварке. Кольца, являющиеся секциями отводов данного вида, имеют расположенные к вертикальной поверхности под разными углами торцы. Сборка данных колец осуществляется на станках. Для получения штампосварного отвода они свариваются между собой.

В производстве штампосварных отводов особое значение имеет зазорная величина, идущая по кромке соединения. При этом допускается погрешность порядка десяти процентов относительно толщины секционной стенки. Штампосварные отводы представляют собой важный элемент трубопроводной системы.

Условное давление, PN (Ру), МПа

до 10,0

Условный диаметр, D, мм

325-1420 мм

Температура, t°C

при монтаже

при эксплуатации

до -60°С

до -40°С

Угол, гр.

До 426

530 и более

60°С

45°С

Радиус гиба, R

1,5, 2,0, 2,5, 3,5, 5,0 и 10,0 Dу

Dн, мм

D, мм

Угол гиба, А, град

Мин.толщ.трубы, мм

Pу, Мпа (кгс/м2)

Масса, кг

300

325

90

8

7,5 (75)

615

400

426

90

9

7,5 (75)

907

500

530

90

8

6,4 (64)

1195

90

8

7,5 (75)

1312

90

8

5,6 (56)

1341

700

720

45

10

5,6 (56)

2031

45

10

6,4 (64)

2191

45

10

6,4 (64)

2291

45

10

7,5 (75)

2291

45

10

7,5 (75)

2828

45

10

10,0 (100)

3222

800

820

45

11

5,6 (56)

2546

45

11

6,4 (64)

2774

45

11

7,5 (75)

2774

1000

1020

45

14,2

5,6 (56)

4086

45

14,2

7,5 (75)

4369

45

14,2

6,4 (64)

4369

45

14,2

7,5 (75)

5272

45

14,2

10,0 (100)

6844

1200

1220

45

15,4

5,6 (56)

5307

45

15,4

7,5 (75)

6121

45

15,4

6,4 (64)

6561

45

15,4

7,5 (75)

7540

45

15,4

10,0 (100)

8881

1400

1420

45

19,5

5,6 (56)

7813

45

19,5

6,4 (64)

9270

45

19,5

7,5 (75)

9270

45

19,5

7,5 (75)

10290

45

19,5

8,5 (85)

9702
