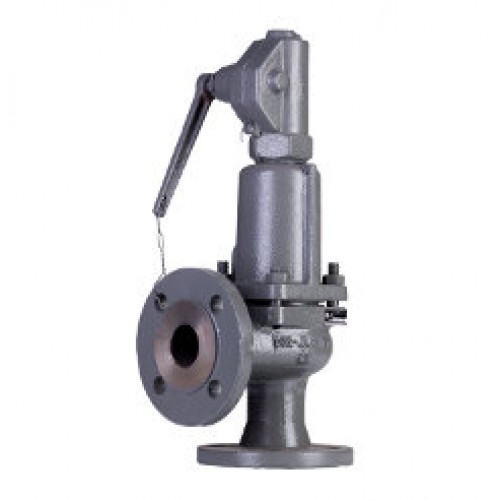

Клапан 17с13нж

  • Описание
  • Характеристики
  • Оплата и доставка

Клапан предохранительный полноподъемный пружинный фланцевый

17с17нж, 17нж17нж, 17нж17нж2, 17с13нж, 17нж13нж, 17нж13нж2 DN 200 мм РN 1,6МПа

Предназначен: для защиты оборудования от недопустимого превышения давления сверх установленного и применяется на резервуарах, котлах, ёмкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. При восстановлении рабочего давления сброс среды прекращается.

Материал основных деталей:

Технические характеристики:

17нж17(13)нж, 17нж17(13)нж2 &mdash, Жидкая, газообразная, агрессивная, нейтральная к материалам деталей, соприкасающихся со средой (скорость коррозии не более 0,2мм/год )Коэффициент расхода ? , не менее

0,8 для газообразных сред, 0,4 для жидких сред

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80

Масса без фланцев (кг)

180

Клапан предохранительный 17с13нж представляет собой вид арматуры, применяемой для осуществления защитной функции трубопроводов от механического разрушения, возникающего в результате избыточного давления. Принцип работы такого клапана основан на автоматическом выпуске потока из системы при давлении выше необходимого. После прекращения сброса рабочей среды предохранительный клапан восстанавливает давление в системе.

Функционирование клапана предохранительного осуществляется в сочетании с другой трубопроводной арматурой, выполняющей защитные и регулирующие функции. Предохранительный клапан 17с13нж осуществляет работу напрямую с рабочей средой.

Давление, выше установленного, может быть небезопасно для бесперебойного функционирования всей системы. Причиной его возникновения могут быть как внутренние процессы, являющиеся нормой, так и внешние факторы.

Клапаны предохранительные 17с13нж применяются практически на любом виде оборудования, где они могут быть необходимы. В основном они используются в функционирующих под определённым давлением системах бытового и промышленного назначения.

Клапаны, несмотря на разнообразие вариантов арматуры предохранительного назначения, используются практически повсеместно. Они имеют простое устройство, легко настраиваются, представлены различными устройствами, видами и габаритами.

Предохранительные клапаны могут работать по прямому или не прямому принципу действия. Клапаны, имеющие прямое действие, открываются под давлением потока рабочей среды. Клапаны непрямого действия управляются с помощью применения постороннего источника электрической энергии или давления.

Работа предохранительных клапанов осуществляется как в системах подачи воды, тепла или газа, так и в технологических процессах.

Наименование детали

17с17нж (13нж)

17нж17нж (13нж)

17нж17нж2 (13нж2)

Корпус, крышка, колпак

Сталь 25Л

12Х18Н9ТЛ, 25Л

12Х18Н9ТЛ

Золотник, седло,   перегородка

Сталь 20Х13

12Х18Н9Т

Шток

20Х13

12Х15Г9НД

Прокладки

Паронит ПА

Пружина

50ХФА

Диаметр номинальный, DN, мм

200

Диаметр отверстия в седле, мм

142

Площадь сечения седла, Fc, мм2, не менее

15828

Допустимый пропуск среды в затворе, см3/мин

15

Герметичность в затворе

по ГОСТ 9789-75

Давление настройки клапана Рн, МПа, (кгс/см2)

Настраивается индивидуально

Давление номинальное на входе РN, МПа (кгс/см2)

1,6 (16)

Давление номинальное на выходе РN, МПа (кгс/см2)

0,6(6)

Давление начала открытия, Рн.о., МПа (кгс/см2)

1,05 Рн

Давление полного открытия, Рп.о., МПа (кгс/см2)

1,15Рн

Давление закрытия Рз, не менее

0,8Рн

Пределы давлений настройки пружины, Рн МПа (кгс/см2)

0,05-0,1 (0,5-1,0), 0,1-0,2 (1,0-2,0), 0,2-0,3 (3,0-5,0), 0,3-0,5 (3,0-5,0),0,5-0,7 (,5,0-7,0), 0,7-0,9 (7,0-9,0), 0,9-1,2 (9,0-12), 1,2-1,6 (12-16)

Температура окружающей среды, ÐС

17с17(13)нж  17нж17(13)нж

от минус 40 до 40

17нж17(13)нж2

от минус 60 до 40

Температура рабочей среды, ÐС

17с17(13)нж

от минус 40 до 450

17нж17(13)нж

от минус 40 до 600

17нж17(13)нж2

от минус 60 до 450

Характеристика рабочей среды

17с17(13)нж- Вода, пар, масляные фракции, природный газ, жидкие нефтепродукты
