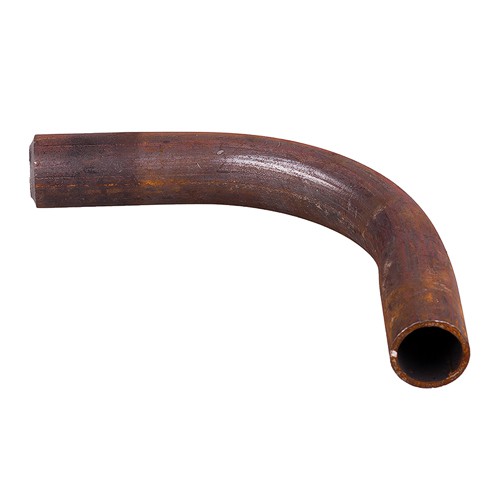

Отвод ОГ ТУ 1469-014-01395041-03

  • Описание
  • Характеристики
  • Оплата и доставка

Технические условия &mdash, ТУ 1469-014-01395041-03, ТУ 102-488-95 c требованиями ОТТ-08.00-60.30.00-КТН-036-1-05Материал: Сталь 20, 09Г2С, 17Г1СОтводы изготавливаются начиная с угла поворота 3°,, с градацией через 3°, (по согласованию через 1°,). В зависимости от длины прямых участков отводы изготавливаются типа 1, 2 и 3. По согласованию с заказчиком возможно изготовление отводов с иной длиной прямых участков. Возможно изготовление с антикоррозионным полиуретановым покрытием ТУ2313-001-01395041-04 и ТУ 2313-002-01395041-05.

По желанию заказчика отводы могут быть нестандартные, или выполнены по чертежам, а также быть в изоляции (ВУС, ППУ и др.), или оцинкованными.

Имеется вся необходимаяразрешительная документация.

Отводы гнутые являются соединительной деталью трубопровода, которая позволяет изменить направление его движения. Изделия могут быть выполнены из различных марок стали. Гнутый отвод &ndash, это изогнутый под определённым углом отрезок трубы.

Радиус изгиба у гнутого отвода колеблется от двух до двадцати ДУ, а углы от трёх до девяноста градусов. Для гнутых отводов характерен больший радиус изгиба, чем крутоизогнутые. Кроме того, применение данного вида отводов распространено на прямолинейных участках. В зависимости от типа гнутья выделяют два вида отводов данного типа &ndash, горячее (ОГ) и холодное (ГО) гнутьё. Для отводов гнутых ОГ характерен радиус гиба 1,5-6ДУ. Они производятся в соответствии с определёнными ТУ, основными из которых являются ТУ 102-488-95, ТУ 1469-014-01395041-03, ТУ 51-515-91.

На изделия может наноситься внутреннее и наружное покрытие для защиты от воздействия коррозии. В зависимости от требований, которые предъявляются к изделиям, гнутые отводы могут быть выполнены из различных видов стали в соответствии с определёнными ОСТ(ОСТ 108.321.11-82, ОСТ 108.321.12-82, ОСТ 108.321.13-82, ОСТ 108.321.14-82, ОСТ 108.321.15-82, ОСТ 108.321.18-82, ОСТ 108.321.19-82, ОСТ 108.321.20-82, ОСТ 108.321.21-82, ОСТ 108.321.24-82, ОСТ 24.125.03-89, ОСТ 24.125.04-89, ОСТ 34 42.661-84, ОСТ 34.10.420-90, ОСТ 36-42-81).

Установка отводов гнутых ОГ ТУ 1469-014-01395041-03 может производиться практически на любых трубопроводных системах. Их установка рекомендуется при необходимости большого радиуса изгиба. Гнутые отводы ОГ имеют достаточно большой вес конструкции, что позволяет использовать их при невозможности применения крутоизогнутых отводов.

Отводы гнутые используются для технологических систем, где рабочее давление не превышает 31,4МПа. В качестве таких систем могут выступать трубопроводы различного назначения.

Для гнутых отводов градация изгиба составляет один градус.

Условный
проход
Dy, мм

Наружный
диаметр
Dн, мм

Прямые участки

Радиус поворота R

тип 1

тип 2

тип 3

2,5 Dy

3,5 Dy

5,0 Dy

L

L1

L

L1

L

L1

Радиус изгиба, мм

80

89

650

1600

650

650

1600

3000

200

2X0

400

100

108

250

350

500

125

133

312

437

625

150

159

375

525

750

200

219

500

700

1000

250

273

600

900

1200

300

325

750

1000

1500

350

377

900

1200

1800

400

426

1000

1400

2000
