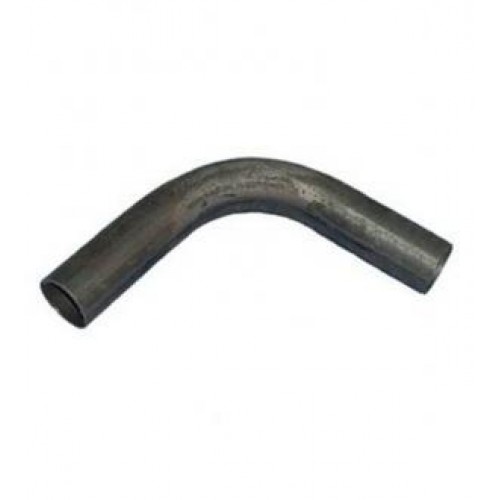

Отвод гнутый ОГ ОСТ 108.321.12-82

  • Описание
  • Характеристики
  • Оплата и доставка

Предназначен для использования в паропроводах тепловых электростанций.

Изготавливается из высококачественных хромомолибденованадиевых сталей.

По желанию заказчика отводы могут быть нестандартные, или выполнены по чертежам, а также быть в изоляции (ВУС, ППУ и др.), или оцинкованными.

Выполняется в соответствии с требованиями ОСТ 108.321.12-82 в нескольких исполнениях.

Имеется вся необходимаяразрешительная документация.

Материал:Сталь 20 ТУ 14-3Р-55

Отводы гнутые являются соединительной деталью трубопровода, которая позволяет изменить направление его движения. Изделия могут быть выполнены из различных марок стали. Гнутый отвод &ndash, это изогнутый под определённым углом отрезок трубы.

Радиус изгиба у гнутого отвода колеблется от двух до двадцати ДУ, а углы от трёх до девяноста градусов. Для гнутых отводов характерен больший радиус изгиба, чем крутоизогнутые. Кроме того, применение данного вида отводов распространено на прямолинейных участках. В зависимости от типа гнутья выделяют два вида отводов данного типа &ndash, горячее (ОГ) и холодное (ГО) гнутьё. Для отводов гнутых ОГ характерен радиус гиба 1,5-6ДУ. Они производятся в соответствии с определёнными ТУ, основными из которых являются ТУ 102-488-95, ТУ 1469-014-01395041-03, ТУ 51-515-91.

На изделия может наноситься внутреннее и наружное покрытие для защиты от воздействия коррозии. В зависимости от требований, которые предъявляются к изделиям, гнутые отводы могут быть выполнены из различных видов стали в соответствии с определёнными ОСТ(ОСТ 108.321.11-82, ОСТ 108.321.12-82, ОСТ 108.321.13-82, ОСТ 108.321.14-82, ОСТ 108.321.15-82, ОСТ 108.321.18-82, ОСТ 108.321.19-82, ОСТ 108.321.20-82, ОСТ 108.321.21-82, ОСТ 108.321.24-82, ОСТ 24.125.03-89, ОСТ 24.125.04-89, ОСТ 34 42.661-84, ОСТ 34.10.420-90, ОСТ 36-42-81).

Установка отводов гнутых ОГ ОСТ 108.321.12-82 может производиться практически на любых трубопроводных системах. Их установка рекомендуется при необходимости большого радиуса изгиба. Гнутые отводы ОГ имеют достаточно большой вес конструкции, что позволяет использовать их при невозможности применения крутоизогнутых отводов.

Отводы гнутые используются для технологических систем, где рабочее давление не превышает 31,4МПа. В качестве таких систем могут выступать трубопроводы различного назначения.

Для гнутых отводов градация изгиба составляет один градус.

Исп.

r

s

l

l1

Угол гиба, φ

l2

b

01

диаметр 10

16

100

2,0

100

100

15°

26

13

02

диаметр 10

16

100

2,0

100

100

30°

52

27

03

диаметр 10

16

100

2,0

100

100

45°

79

41

04

диаметр 10

16

100

2,0

100

100

60°

105

58

05

диаметр 10

16

100

2,0

100

100

90°

157

100

06

диаметр 20

28

150

3,0

100

100

15°

39

20

07

диаметр 20

28

150

3,0

100

100

30°

79

40

08

диаметр 20

28

150

3,0

100

100

45°

118

62

09

диаметр 20

28

150

3,0

100

100

60°

157

87

10

диаметр 20

28

150

3,0

100

100

90°

236

150

Исп.

r

s

l

l1

Угол гиба, φ

l2

b

11

диаметр 25

32

150

3,0

100

100

15°

39

20

12

диаметр 25

32

150

3,0

100

100

30°

79

40

13

диаметр 25

32

150

3,0

100

100

45°

118

62

14

диаметр 25

32

150

3,0

100

100

60°

157

87

15

диаметр 25

32

150

3,0

100

100

90°

236

150

16

диаметр 32

38

150

3,0

100

100

15°

39

20

17

диаметр 32

38

150

3,0

100

100

30°

79

40

18

диаметр 32

38

150

3,0

100

100

45°

118

62

19

диаметр 32

38

150

3,0

100

100

60°

157

87

20

диаметр 32

38

150

3,0

100

100

90°

236

150

21

диаметр 50

57

300

4,0

150

150

15°

79

40

22

диаметр 50

57

300

4,0

150

150

30°

157

80

23

диаметр 50

57

300

4,0

150

150

45°

236

124

24

диаметр 50

57

300

4,0

150

150

60°

314

173

25

диаметр 50

57

300

4,0

150

150

90°

471

300
