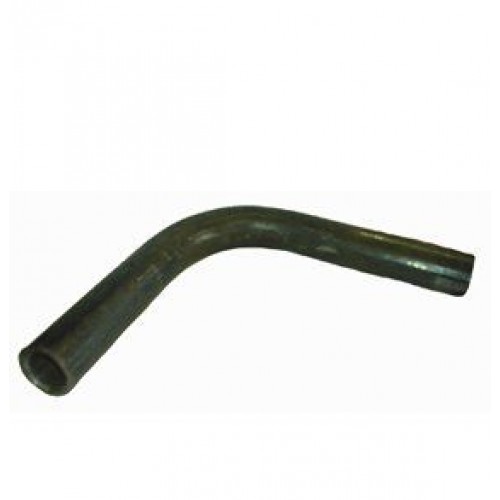

Отвод ОГ ОСТ 36-42-81

  • Описание
  • Характеристики
  • Оплата и доставка

Обозначения:

DN- Условный проход,D&ndash, наружный диаметр торцов отводов, мм,S- толщина стенки отвода на торцах диаметра D,Tв&ndash, толщина стенки отводов в неторцевых сечениях,R&ndash, радиус изгиба (радиус кривизны осевой линии), мм,&phi,&ndash, угол изгиба (угол поворота осевой линии), градус,L, L1&ndash, прямые участки, мм,А, B&ndash, строительные длины, мм,а&ndash, строительная длина изогнутого участка, мм.

Имеется вся необходимаяразрешительная документация.

По желанию заказчика отводы могут быть нестандартные, или выполнены по чертежам, а также быть в изоляции (ВУС, ППУ и др.), или оцинкованными.

Пример условного обозначения:

- отвод гнутый с углом изгиба 90°,, наружным диаметром 108,0 ммс толщиной стенки 4,0 мм,со стандартным радиусом изгиба 320 мм, без прямых участков:Отвод90°, 108х4 ОСТ 36-42-81.- отвод гнутый с углом изгиба 90°,, наружным диаметром 108,0 ммс толщиной стенки 4,0 мм,с радиусом изгиба 500 мм, с прямыми участками 500 мм и 2000 мм:Отвод90°, 108х4-500-500-2000 ОСТ 36-42-81.

Технические характеристики:

Отводы гнутые являются соединительной деталью трубопровода, которая позволяет изменить направление его движения. Изделия могут быть выполнены из различных марок стали. Гнутый отвод &ndash, это изогнутый под определённым углом отрезок трубы.

Радиус изгиба у гнутого отвода колеблется от двух до двадцати ДУ, а углы от трёх до девяноста градусов. Для гнутых отводов характерен больший радиус изгиба, чем крутоизогнутые. Кроме того, применение данного вида отводов распространено на прямолинейных участках. В зависимости от типа гнутья выделяют два вида отводов данного типа &ndash, горячее (ОГ) и холодное (ГО) гнутьё. Для отводов гнутых ОГ характерен радиус гиба 1,5-6ДУ. Они производятся в соответствии с определёнными ТУ, основными из которых являются ТУ 102-488-95, ТУ 1469-014-01395041-03, ТУ 51-515-91.

На изделия может наноситься внутреннее и наружное покрытие для защиты от воздействия коррозии. В зависимости от требований, которые предъявляются к изделиям, гнутые отводы могут быть выполнены из различных видов стали в соответствии с определёнными ОСТ(ОСТ 108.321.11-82, ОСТ 108.321.12-82, ОСТ 108.321.13-82, ОСТ 108.321.14-82, ОСТ 108.321.15-82, ОСТ 108.321.18-82, ОСТ 108.321.19-82, ОСТ 108.321.20-82, ОСТ 108.321.21-82, ОСТ 108.321.24-82, ОСТ 24.125.03-89, ОСТ 24.125.04-89, ОСТ 34 42.661-84, ОСТ 34.10.420-90, ОСТ 36-42-81).

Установка отводов гнутых ОГ ОСТ 36-42-81 может производиться практически на любых трубопроводных системах. Их установка рекомендуется при необходимости большого радиуса изгиба. Гнутые отводы ОГ имеют достаточно большой вес конструкции, что позволяет использовать их при невозможности применения крутоизогнутых отводов.

Отводы гнутые используются для технологических систем, где рабочее давление не превышает 31,4МПа. В качестве таких систем могут выступать трубопроводы различного назначения.

Для гнутых отводов градация изгиба составляет один градус.

DN

D, мм

T

R



min




10

14

1,6

50



15

18

2,0

75



20

25

2,5

100



25

32

2,0

125



32

38

2,5

160



40

45

2,5

200



50

57

3,0

250



65

76

3,5

325



80

89

4,0

400



100

102

4,0

500



100

108

4,0

500



100

114

4,0

500



125

133

4,0

400



150

159

4,0

750



150

168

4,0

750



200

219

6,0

1000



250

273

7,0

1250



300

325

8,0

1500



350

377

8,0

1750



400

426

8,0

2000



500

530

8,0

2500
