Опора хомутовая ОСТ 34.10.617-84

  • Описание
  • Характеристики
  • Оплата и доставка

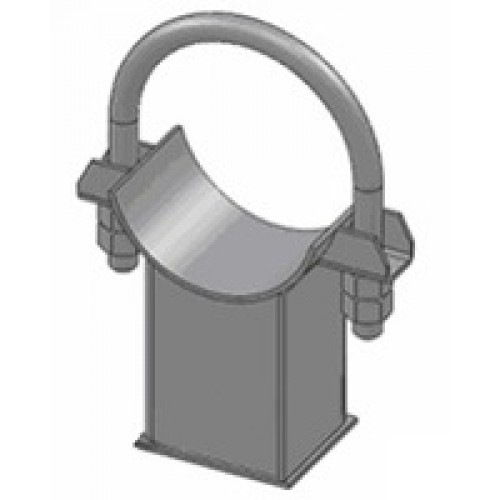

Хомутовые опоры - это простейшие конструкции, с помощью которых реализуется фиксация трубопровода к неподвижной конструкции. Данная деталь включает в себя два составных элемента &ndash, хомут и корпус. Хомутовая опора ОСТ 34.10.617-84 производится из специальной стали и покрывается краской для предотвращения коррозии. Возможно выполнение хомутовых опор разных типов и различных диаметров.

Для надежной фиксации трубы, которая поможет выдержать боковые и осевые нагрузки, используются неподвижные опоры. Основное отличие таких опор от других типов опор - наличие хомута, который приваривается сплошным швом к несущей конструкции. К трубе привариваются специальные упоры. Благодаря этому полностью исключается движение трубы в опоре. В зависимости от нагрузки на опоры снабжаются одним или двумя хомутами.

Хомутовые опоры ОСТ 34.10.617-84 используются для трубопроводных систем, эксплуатация которых происходит при больших нагрузках. Дополнительно в них могут использоваться различные виды усиления (например, упоры в опорах Т11 или штампованный корпус в упорах Т12). Для защиты тепловых сетей от действия блуждающих потоков, наносящих вред конструкции, неподвижные опоры монтируются вместе с электроизоляционной прокладкой.

Бескорпусные хомутовые опоры широко используются для монтажа труб из низколегированной стали. Существуют типы таких опор, рассчитанные на подвижное и неподвижное крепление. Бескорпусные опоры используются в трубопроводах¸, транспортирующих вещества с температурой до +450 С и рабочим давлением до 10 МПа.

Компания "Стамер" предлагает купить корпусные и бескорпусные опоры, в том числе и ОСТ 34.10.617-84. Все детали, произведенные нашей компанией, проходят контроль качества и соответствия установленным нормам. Вы можете быть уверены в надежности и долговечности нашей продукции.

Наименование

Вертикальная нагрузка, кН

Диаметр Дн, мм

Ширина опоры, мм

Масса опоры, кг

1

57У-01 ОСТ 34-10-617-93

0,7

57

100

1,1

2

57К-02 ОСТ 34-10-617-93

0,7

57

100

1,1

3

76У-03 ОСТ 34-10-617-93

1,5

76

100

1,4

4

76К-04 ОСТ 34-10-617-93

1,5

76

100

1,4

5

89У-05 ОСТ 34-10-617-93

2,0

89

100

1,6

6

89К-06 ОСТ 34-10-617-93

2,0

89

100

1,6

7

108У-07 ОСТ 34-10-617-93

3,6

108

100

2,7

8

108К-08 ОСТ 34-10-617-93

3,6

108

100

2,7

9

108У-09 ОСТ 34-10-617-93

3,6

108

150

3,2

10

108К-10 ОСТ 34-10-617-93

3,6

108

150

3,2

11

133У-11 ОСТ 34-10-617-93

4,3

133

100

3,3

12

133К-12 ОСТ 34-10-617-93

4,3

133

100

3,3

13

133У-13 ОСТ 34-10-617-93

4,3

133

150

3,8

14

133К-14 ОСТ 34-10-617-93

4,3

133

150

3,8

15

159У-15 ОСТ 34-10-617-93

6,0

159

100

3,8

16

159К-16 ОСТ 34-10-617-93

6,0

159

100

3,8

17

159У-17 ОСТ 34-10-617-93

6,0

159

150

4,4

18

159К-18 ОСТ 34-10-617-93

6,0

159

150

4,4

19

219У-19 ОСТ 34-10-617-93

11,0

219

100

9,5

20

219К-20 ОСТ 34-10-617-93

11,0

219

100

10,5

21

219У-21 ОСТ 34-10-617-93

11,0

219

150

10,5

22

219К-22 ОСТ 34-10-617-93

11,0

219

150

11,5

23

273У-23 ОСТ 34-10-617-93

19,0

273

100

11,0

24

273К-24 ОСТ 34-10-617-93

19,0

273

100

12,0

25

273У-25 ОСТ 34-10-617-93

19,0

273

150

12,5

26

273К-26 ОСТ 34-10-617-93

19,0

273

150

13,5

27

325У-27 ОСТ 34-10-617-93

25,0

325

100

17,5

28

325К-28 ОСТ 34-10-617-93

25,0

325

100

20,0

29

325У-29 ОСТ 34-10-617-93

25,0

325

150

19,5

30

325К-30 ОСТ 34-10-617-93

25,0

325

150

22,0

31

377У-31 ОСТ 34-10-617-93

30,0

377

100

19,5

32

377К-32 ОСТ 34-10-617-93

30,0

377

100

22,0

33

377У-33 ОСТ 34-10-617-93

30,0

377

150

22,0

34

377К-34 ОСТ 34-10-617-93

30,0

377

150

24,0

35

426У-35 ОСТ 34-10-617-93

36,0

426

100

39,5

36

426К-36 ОСТ 34-10-617-93

36,0

426

100

41,0

37

426У-37 ОСТ 34-10-617-93

36,0

426

150

42,0

38

426К-38 ОСТ 34-10-617-93

36,0

426

150

45,0

39

478У-39 ОСТ 34-10-617-93

36,0

478

100

40,0

40

478К-40 ОСТ 34-10-617-93

36,0

478

100

43,5

41

478У-41 ОСТ 34-10-617-93

36,0

478

150

44,0

42

478К-42 ОСТ 34-10-617-93

36,0

478

150

47,0

43

530У-43 ОСТ 34-10-617-93

45,0

530

100

43,0

44

530К-44 ОСТ 34-10-617-93

45,0

530

100

46,0

45

530У-45 ОСТ 34-10-617-93

45,0

530

150

46,0

46

530К-46 ОСТ 34-10-617-93

45,0

530

150

49,0

47

630У-47 ОСТ 34-10-617-93

60,0

630

100

59,0

48

630К-48 ОСТ 34-10-617-93

60,0

630

100

63,0

49

630У-49 ОСТ 34-10-617-93

60,0

630

150

64,0

50

630К-50 ОСТ 34-10-617-93

60,0

630

150

68,0

51

720У-51 ОСТ 34-10-617-93

75,0

720

100

82,0

52

720К-52 ОСТ 34-10-617-93

75,0

720

100

88,0

53

720У-53 ОСТ 34-10-617-93

75,0

720

150

87,0

54

720К-54 ОСТ 34-10-617-93

75,0

720

150

94,0

55

820У-55 ОСТ 34-10-617-93

95,0

820

100

86,0

56

820К-56 ОСТ 34-10-617-93

95,0

820

100

94,0

57

820У-57 ОСТ 34-10-617-93

95,0

820

150

92,0

58

820К-58 ОСТ 34-10-617-93

95,0

820

150

100,0

59

920У-59 ОСТ 34-10-617-93

115,0

920

100

113,0

60

920К-60 ОСТ 34-10-617-93

115,0

920

100

122,0

61

920У-61 ОСТ 34-10-617-93

115,0

920

150

120,0

62

920К-62 ОСТ 34-10-617-93

115,0

920

150

130,0

63

1020У-63 ОСТ 34-10-617-93

135,0

1020

100

118,0

64

1020К-64 ОСТ 34-10-617-93

135,0

1020

100

128,0

65

1020У-65 ОСТ 34-10-617-93

135,0

1020

150

126,0

66

1020К-66 ОСТ 34-10-617-93

135,0

1020

150

136,0

67

1220У-67 ОСТ 34-10-617-93

185.0

1220

100

174,0

68

1220К-68 ОСТ 34-10-617-93

185,0

1220

100

190,0

69

1220У-69 ОСТ 34-10-617-93

185,0

1220

150

184,0

70

1220К-70 ОСТ 34-10-617-93

185,0

1220

150

200,0

71

1420У-71 ОСТ 34-10-617-93

260,0

1420

100

189,0

72

1420К-72 ОСТ 34-10-617-93

260,0

1420

100

209,0

73

1420У-73 ОСТ 34-10-617-93

260,0

1420

150

199,0

74

1420К-74 ОСТ 34-10-617-93

260,0

1420

150

219,0

75

1620У-75 ОСТ 34-10-617-93

330,0

1620

100

260,0

76

1620К-76 ОСТ 34-10-617-93

330,0

1620

100

285,0

77

1620У-77 ОСТ 34-10-617-93

330,0

1620

150

272,0

78

1620К-78 ОСТ 34-10-617-93

330,0

1620

150

289,0
