Стальные приварные гнутые отводы предназначены для применения на трубопроводах, транспортируемых газо- и нефтепродукты с неагрессивными средами и средами, содержащими сероводород (H2S) и двуокись углерода при рабочем давлении до 32 МПа при температуре от -70°,С до +650°,С в зависимости от марки стали (трубы по ГОСТ 550, 8732 (В), 9940).Радиус гиба от 2 до 5 Ду. Толщина стенки труб от 4 до 40 мм. По согласованию сторон допускается другие радиусы гиба и длины прямых участков. Пример условного обозначения гнутого отвода 90°, из трубы 273×,10 мм с прямыми участками исполнения 1, радиуса гиба 2Ду из стали 20 и толщиной стенки присоединяемой трубы 8мм. Отвод ОГ1-2Ду.
По желанию заказчика отводы могут быть нестандартные, или выполнены по чертежам, а также быть в изоляции (ВУС, ППУ и др.), или оцинкованными.
Имеется вся необходимая разрешительная документация.
Краткая техническая характеристика:

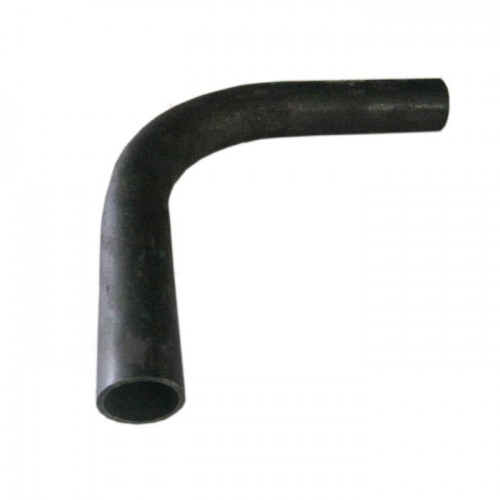

Отводы гнутые являются соединительной деталью трубопровода, которая позволяет изменить направление его движения. Изделия могут быть выполнены из различных марок стали. Гнутый отвод - это изогнутый под определённым углом отрезок трубы.
Радиус изгиба у гнутого отвода колеблется от двух до двадцати ДУ, а углы от трёх до девяноста градусов. Для гнутых отводов характерен больший радиус изгиба, чем крутоизогнутые. Кроме того, применение данного вида отводов распространено на прямолинейных участках. В зависимости от типа гнутья выделяют два вида отводов данного типа - горячее (ОГ) и холодное (ГО) гнутьё. Для отводов гнутых ОГ характерен радиус гиба 1,5-6ДУ. Они производятся в соответствии с определёнными ТУ, основными из которых являются ТУ 102-488-95, ТУ 1469-014-01395041-03, ТУ 51-515-91.
На изделия может наноситься внутреннее и наружное покрытие для защиты от воздействия коррозии. В зависимости от требований, которые предъявляются к изделиям, гнутые отводы могут быть выполнены из различных видов стали в соответствии с определёнными ОСТ(ОСТ 108.321.11-82, ОСТ 108.321.12-82, ОСТ 108.321.13-82, ОСТ 108.321.14-82, ОСТ 108.321.15-82, ОСТ 108.321.18-82, ОСТ 108.321.19-82, ОСТ 108.321.20-82, ОСТ 108.321.21-82, ОСТ 108.321.24-82, ОСТ 24.125.03-89, ОСТ 24.125.04-89, ОСТ 34 42.661-84, ОСТ 34.10.420-90, ОСТ 36-42-81).
Установка отводов гнутых ОГ ТУ 51-515-91 может производиться практически на любых трубопроводных системах. Их установка рекомендуется при необходимости большого радиуса изгиба. Гнутые отводы ОГ имеют достаточно большой вес конструкции, что позволяет использовать их при невозможности применения крутоизогнутых отводов.
Отводы гнутые используются для технологических систем, где рабочее давление не превышает 31,4МПа. В качестве таких систем могут выступать трубопроводы различного назначения.
Для гнутых отводов градация изгиба составляет один градус.
Рабочее давление, (Рр), МПа | до 32,0 |
Условный диаметр, D, мм | 89 — 530 |
Температура, t°C | от -70° до +650° |
Угол гиба, гр. | 15,30,45,60,90° |
Угол поворота, фи | От 15° до 90° |
Радиус гиба, R | От 2 до 5 Ду |
Толщина стенки, S | От 6,0-40,0 |
Материал | 20, 12ГС, 09Г2С |
Dу, | D, | Угол гиба А, | Масса, кг | |
Исп 1 | Исп 2 | |||
80 | 89 | 15° | 8,1-35,0 | 4,1-17,6 |
30° | 8,8-38,0 | 4,8-20,6 | ||
45° | 2,5-41,1 | 5,5-23,7 | ||
60° | 10,2-44,1 | 6,2-26,7 | ||
90° | 11,6-50,2 | 7,6-32,8 | ||
100 | 108 | 15° | 10,1-34,4 | 5,2-27,9 |
30° | 11,2-60,2 | 6,3-33,7 | ||
45° | 12,3-66,0 | 7,3-39,4 | ||
60° | 13,3-71,8 | 8,4-45,3 | ||
90° | 15,5-83,3 | 10,6-56,8 | ||
100 | 114 | 15° | 10,7-58,5 | 5,5-30,0 |
30° | 11,8-64,7 | 6,6-36,2 | ||
45° | 13,0-70,9 | 7,8-42,4 | ||
60° | 14,1-77,2 | 8,9-48,7 | ||
90° | 16,4-89,6 | 11,2-61,1 | ||
125 | 133 | 15° | 12,8-80,6 | 6,8-42,3 |
30° | 14,5-91,0 | 8,4-52,8 | ||
45° | 16,2-101,5 | 10,1-63,2 | ||
60° | 17,9-111,9 | 11,8-73,7 | ||
90° | 21,2-132,7 | 15,1-94,5 | ||
25,3-48,8 | 18,7-36,0 | |||
150 | 159 | 15° | 19,7-103,9 | 10,6-55,8 |
30° | 22,7-119,7 | 13,6-71,6 | ||
45° | 25,7-135,4 | 16,5-87,3 | ||
60° | 28,6-151,1 | 19,5-103,0 | ||
90° | 34,6-182,6 | 25,5-134,5 | ||
150 | 168 | 15° | 20,8-111,3 | 11,2-59,8 |
30° | 24,0-128,2 | 14,4-76,6 | ||
45° | 27,2-145,0 | 17,5-93,5 | ||
60° | 30,3-161,9 | 20,7-110,3 | ||
90° | 36,6-195,6 | 27,0-144,1 | ||
200 | 219 | 15° | 96,7-173,9 | 49,6-89,2 |
101,8-183,1 | 54,7-98,4 | |||
106,9-192,3 | 59,8-107,5 | |||
30° | 106,9-192,3 | 59,8-107,5 | ||
117,2-210,8 | 70,1-126,1 | |||
127,5-229,4 | 80,4-144,6 | |||
200 | 219 | 45° | 37,6-210,8 | 22,5-126,1 |
132,6-238,6 | 85,5-153,8 | |||
148,0-266,3 | 100,9-181,5 | |||
60° | 40,9-229,4 | 25,8-144,6 | ||
148,0-266,8 | 100,9-181,5 | |||
168,6-303,4 | 121,5-218,6 | |||
90° | 47,5-266,3 | 32,4-181,5 | ||
178,8-321,7 | 131,7-237,0 | |||
209,8-377,4 | 162,6-292,6 | |||
250 | 273 | 15° | 44,9-224,8 | 22,9-114,5 |
46,4-232,4 | 24,4-122,1 | |||
49,4-247,3 | 27,4-137,0 | |||
52,4-262,5 | 30,4-152,2 | |||
30° | 49,4-247,3 | 27,4-137,0 | ||
52,4-262,5 | 30,4-152,2 | |||
58,5-292,6 | 36,4-182,3 | |||
64,5-322,7 | 42,4-212,4 | |||
45° | 56,4-270,1 | 31,9-159,8 | ||
58,5-292,6 | 36,4-182,2 | |||
67,5-337,7 | 45,4-227,3 | |||
76,5-367,7 | 54,4-272,4 | |||
60° | 58,5-292,6 | 36,4-182,3 | ||
64,5-322,7 | 42,4-212,4 | |||
76,5-382,7 | 54,4-272,4 | |||
88,5-442,9 | 66,5-332,6 | |||
90° | 67,5-337,6 | 45,5-227,3 | ||
76,5-382,7 | 54,4-272,4 | |||
94,5-473,0 | 72,5-362,7 | |||
112,5-563,4 | 90,5-453,0 | |||
350 | 377 | 15° | 92,1-338,1 | 48,6-178,5 |
96,2-353,3 | 52,8-193,8 | |||
30° | 104,5-384,0 | 61,1-224,4 | ||
112,9-414,6 | 69,4-255,0 | |||
45° | 117,1-429,9 | 73,6-270,3 | ||
129,4-475,4 | 86,0-315,8 | |||
60° | 129,4-475,4 | 86,0-315,8 | ||
146,0-536,3 | 102,6-376,7 | |||
90° | 154,3-566,8 | 110,9-407,2 | ||
179,2-658,2 | 135,8-498,7 | |||
400 | 426 | 15° | 116,8-394,9 | 62,7-212,1 |
122,6-414,7 | 68,6-231,9 | |||
30° | 134,4-454,7 | 80,4-271,9 | ||
146,3-494,6 | 92,2-311,9 | |||
45° | 152,2-514,8 | 98,2-332,1 | ||
169,8-574,2 | 115,7-391,4 | |||
60° | 169,8-574,2 | 115,7-391,4 | ||
193,4-654,2 | 139,4-471,4 | |||
90° | 204,2-690,7 | 150,2-508,0 | ||
240,6-813,7 | 106,6-630,9 | |||
500 | 530 | 15° | 191,7-520,1 | 106,2-288,1 |
203,5-552,1 | 117,9-320 | |||
30° | 226,8-615,3 | 141,3-383,3 | ||
250,1-678,7 | 164,6-446,6 | |||
45° | 261,7-710,1 | 176,2-478,1 | ||
296,6-804,8 | 211,1-572,8 | |||
60° | 294,8-805,3 | 211,3-573,3 | ||
343,3-931,5 | 257,8-699,4 | |||
90° | 366,7-994,8 | 281,1-569,4 | ||
437-1185 | 351,2-952,7 | |||
