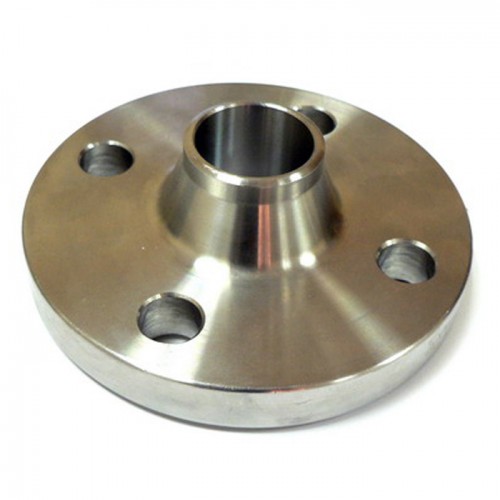

Фланец ГОСТ 28759.3-90

Заказать

Описание
Характеристики
Оплата и доставка

Фланцы стальные приварные встык для сосудов и аппаратов с внутренним диаметром от 400 до 4000 мм и наружным базовым размером (днища, трубы) от 426 до 720 мм с условным давлением от 0,6 до 6,3 МПа, при температуре рабочей среды от -70°С до +540°С, предназначенные для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.

Имеется вся необходимая разрешительная документация.

Внутренний диаметр аппарата D	D1	D2	D3	D4	а	D5	а1	D6	D7	b	H	d	Болты, шпильки		Давление условное, МПа
Внутренний диаметр аппарата D	D1	D2	D3	D4	а	D5	а1	D6	D7	b	H	d	диаметр	количество	Давление условное, МПа
400	535	495	458	466	13,5	457	12	412	432	35	65	23	М20	20	1,0
								412	436	35	70			20	1,6
								418	440	40	75			24	2,5
	590	530			15,5		14	424	454	50	95	33	М30	20	4,0
	590	530			15,5		14	428	460	70	120	33	М30	20	6,3
450	590	550	514	522	13,5	513	12	464	482	35	65	23	М20	24	1,0
								464	486	35	70				1,6
								472	490	45	75				2,5
	640	580	508		15,5	507	14	474	510	50	105	33	М30	20	4,0
	640	580	508		15,5	507	14	478	510	75	120	33	М30	20	6,3
500	640	600	564	572	13,5	563	12	514	532	35	65	23	М20	24	1,0
								514	536	35	70			24	1,6
								522	544	45	80			28	2,5
	695	635	558		15,5	557	14	524	560	60	115	33	М30	24	4,0
	695	635	558		15,5	557	14	532	568	75	130	33	М30	24	6,3
600	740	700	664	672	14	663	12	614	634	35	65	23	М20	28	1,0
								616	640	35	70			28	1,6
								624	648	50	85			32	2,5
	795	735	658		16	657	14	630	664	65	115	33	М30	28	4,0
	820	750	670	685	16	669	14	640	680	85	145	33	М30	28	6,3
700	840	800	764	772	14	763	12	716	736	35	65	23	М20	32	1,0
	840	800	764	772		763		718	740	45	80			32	1,6
	850	810	774	782		773		728	754	50	90			40	2,5
	895	835	758	772	16	757	14	732	766	75	125	33	М30	32	4,0
	945	875	775	790	16	774	14	744	792	95	165	40	М36	28	6,3
800	945	905	866	876	14	865	12	818	838	40	70	23	М20	40	1,0
	945	905	866	876		865		818	846	45	85			40	1,6
	955	915	876	886		875		830	860	55	100			48	2,5
	1005	945	870		20,5	868	18	838	876	75	130	33	М30	36	4,0
	1055	985	885	910	20,5	883	18	848	904	95	180	40	М36	36	6,3
900	1045	1005	966	976	14	965	12	918	940	45	80	23	М20	40	1,0
	1045	1005	966	976		965		920	948	50	95	23	М20	40	1,6
	1070	1020	978	978		977		932	962	55	100	27	М24	48	2,5
	1110	1050	970	978	20,5	968	18	940	980	80	140	33	М30	40	4.0
	1180	1110	900	1005	20,5	988	18	952	1020	105	205	40	М36	40	6,3
1000	1145	1105	1066	1076	15,5	1064	13	1020	1044	50	85	23	М20	44	1,0
	1145	1105	1066	1076		1064		1024	1050	55	95	23	М20	44	1,6
	1175	1125	1030	1092		1078		1036	1066	60	105	27	М24	52	2,5
	1240	1170	1075	1092	20,5	1073	18	1042	1088	90	160	40	М36	40	4,0
	1300	1220	1095	1110	20,5	1093	18	1056	1126	115	220	46	М42	40	6,3
1100	1250	1210	1168	1180	15,5	1166	13	1120	1144	50	85	23	М20	52	1,0
	1250	1210	1168	1180		1166	13	1124	1152	60	100	23	М20	52	1,6
	1285	1235	1190	1205		1188	25	1136	1172	65	120	27	М24	56	2,5
	1345	1275	1190	1205	28	1188		1144	1192	100	170	40	М36	44	4,0
	1410	1330	1206	1224	28	1203		1164	1236	120	225	46	М42	44	6,3
1200	1350	1310	1268	1280	15,5	1266	13	1220	1248	50	95	23	M20	56	1,0
	1350	1310	1268	1280		1266		1224	1256	60	110	23	M20		1,6
	1400	1345	1206	1310		1294		1238	1276	70	130	30	М27		2,5
	1455	1385	1290	1310	28	1287	25	1248	1302	105	185	40	М36	48	4,0
	1520	1440	1310	1326	28	1307	25	1268	1346	120	235	46	М42	48	6,3
1300	1450	1410	1368	1380	15,5	1363	13	1320	1352	55	105	23	М20	60	1,0
	1450	1410	1368	1380		1363		1326	1360	65	115	23	М20		1,6
	1505	1450	1400	1414		1398		1338	1380	70	135	30	М27		2,5
	1560	1190	1390	1414	28	1387	25	1350	1408	105	190	40	М36	52	4,0
	1655	1565	1418	1435	28	1115	25	1372	1456	130	255	52	М48	48	6,3
1400	1550	1510	1470	1484	15,5	1168	13	1420	1452	55	105	23	М20	68	1,0
	1550	1510	1470	1484		1168		1430	1460	65	110	23	М20	68	1,6
	1610	1555	1506	1520		1504		1438	1484	75	115	30	М27	64	2,5
	1670	1600	1495	1520	28	1492	25	1454	1516	105	200	40	М36	56	4,0
	1770	1075	1522	1545	28	1519	25	1176	1562	145	275	58	М52	44	6,3
(1500)	1650	1610	1570	1584	17	1568	14	1524	1558	55	105	23	M20	68	1,0
	1680	1633	1582	1598		1580		1532	1564	65	115	27	М24	68	1,6
	1720	1660	1603	1620		1606		1542	1590	75	145	33	М30	64	2,5
	1815	1730	1604	1620	28,5	1601	25	1560	1632	115	215	46	М42	56	4,0
	1880	1785	1627	1645	28,5	1624	25	1580	1672	150	285	58	М52	52	6,3
1600	1780	1730	1682	1696	17,5	1679	14	1626	1660	55	105	27	М24	68	1,0
	1780	1730	1682	1696		1679		1634	1668	65	115	27	М24	76	1,6
	1820	1760	1708	1720		1705		1642	1690	80	155	33	М30	68	2,5
	1915	1830	1708	1720	28,5	1705	25	1664	1732	125	225	46	М42	60	4,0
	1995	1900	1732	1750	28,5	1729	25	1686	1784	155	300	58	М52	56	6,3
1800	1980	1930	1882	1896	17,5	1879	14	1828	1864	60	115	27	М24	84	1,0
	1980	1930	1882	1896		1879		1836	1872	70	125	27	М24	84	1,6
	2025	1965	1910	1928		1907		1842	1896	90	170	33	М30	80	2,5
2000	2185	2135	2086	2100	21,5	2083	18	2028	2064	65	130	27	М24	84	1,0
	2185	2135	2086	2100		2083		2036	2074	80	140	27	М24	92	1,6
	2235	2175	2116	2130		2113		2044	2104	105	195	33	М30	80	2,5
2200	2385	2335	2286	2300		2283		2228	2270	70	135	27	М24	88	1,0
2200	2385	2335	2286	2300		2283		2236	2273	85	150	27	М24	104	1,6
2400	2595	2540	2490	2505		2487		2432	2470	80	135	30	М27	92	1,0
2400	2610	2550	2496	2510		2493		2440	2480	110	170	33	М30	88	1,6
2600	2800	2745	2695	2710	22	2692	18	2632	2676	85	150	30	М27	96	1,0
2600	2815	2755	2700	2715		2697		2644	2684	115	175	33	М30	96	1,6
2800	3000	2945	2895	2910		2392		2836	2876	90	150	30	М27	108	1,0
2800	3020	2960	2906	2920		2903		2848	2884	125	180	33	М30	104	1,6
3000	3220	3160	3106	3120		3103		3036	3080	100	160			96	1,0
3000	3220	3160	3106	3120		3103		3048	3090	135	200			116	1,6
3200	3420	3360	3306	3320	27	3303	23	3236	3284	105	175			104	1,0
3200	3420	3360	3306	3320		3303		3252	3292	145	205			124	1,6
3400	3600	3540	3486	3500		3483		3440	3466	75	115			100	0,6
3400	3620	3560	3506	3520		3503		3440	3486	115	185			108	1,0
3600	3800	3740	3686	3700		3083		3640	3666	75	115			104	0,6
3600	3820	3760	3706	3720		3703		3644	3686	125	190			112	1,0
3800	4010	3950	3896	3910		3893		3840	3870	85	130			108	0,6
3800	4050	3980	3916	3930		3913		3848	3890	125	190	40	М36	100	1,0
4000	4220	4160	4106	4120	27,5	4103		4040	4080	90	150	33	М30	112	0,6
4000	4250	4180	4116	4130	28	4113		4050	4096	125	195	40	М36	108	1,0
Примечания: 1. При применении прокладки из фторопласта - 4 размер D3 равен D5 и размер а равен а1+0,6. 2. Размеры, указанные в скобках, применять не рекомендуется.
